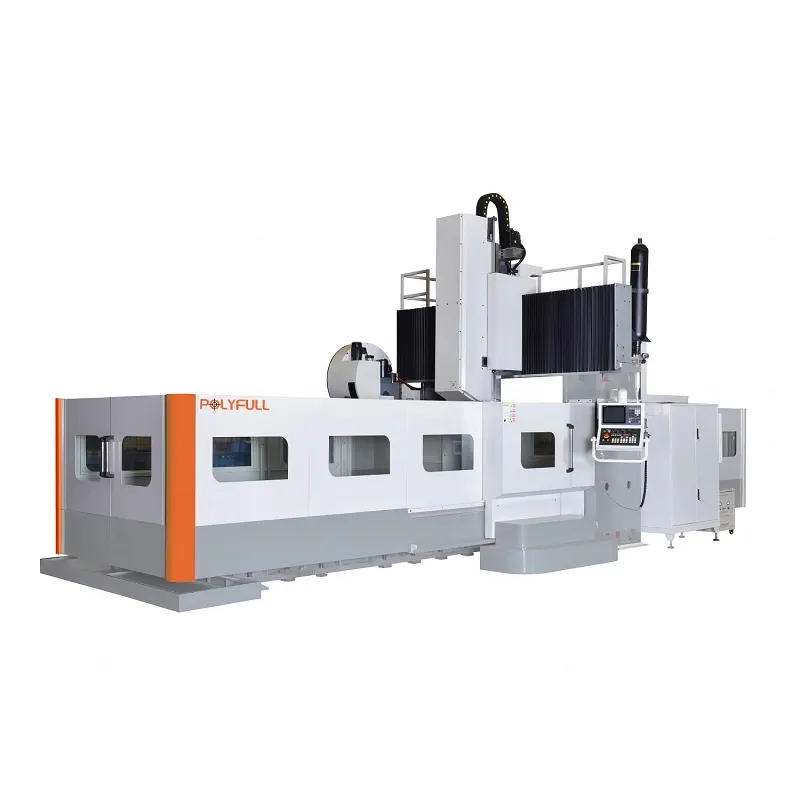

คำอธิบายคุณสมบัติ
1. แกน XY ใช้รางเลื่อนเชิงเส้นแบบลูกกลิ้งงานหนัก 2 อัน และรางเลื่อนแบบสี่เหลี่ยมแกน Z
2. ระบบปรับสมดุลไนโตรเจนเพื่อการวางตำแหน่งแกน Z ที่แม่นยำ
3. บอลสกรูที่โหลดไว้ล่วงหน้า
4. ชุดแกนหมุนความเร็วสูงที่มีชื่อเสียงของไต้หวัน
โครงสร้างและประสิทธิภาพการทำงาน
1. เครื่องมือเครื่องจักรสามารถทำการประมวลผลพื้นผิวโค้งแบบเชื่อมต่อแกน 3- และการแตะแบบแข็งได้ การเพิ่มหัวกัดเสริมสามารถตอบสนองความต้องการการประมวลผลห้าหน้าได้ สามารถเพิ่มหัวกัดเสริมตามความต้องการในการประมวลผลของลูกค้า และทำให้การประมวลผลห้าหน้าเกิดขึ้นได้ด้วยการยึดครั้งเดียวตามนั้น แกนของหัวคว้านและหัวกัดขับเคลื่อนด้วยมอเตอร์เซอร์โวแกนหมุนกระแสสลับ ขั้วเอาต์พุตของมอเตอร์เซอร์โวแกนหมุนเชื่อมต่อโดยตรงกับกล่องเกียร์อัตโนมัติด้วยเกียร์บนและเกียร์ล่าง
2. นำระบบวิศวกรรมช่วยด้วยคอมพิวเตอร์ (CAE) มาประยุกต์ใช้ในการออกแบบโครงสร้างให้เหมาะสมที่สุด และเพิ่มความน่าเชื่อถือของเครื่องมือเครื่องจักร รวมไปถึงใช้วิธีไฟไนต์เอลิเมนต์ (FEM) เพื่อทำการวิเคราะห์ทางวิทยาศาสตร์และปรับปรุงโครงสร้างการออกแบบ ซึ่งสามารถรับประกันความแข็งแกร่งและความเสถียรของโครงสร้างเครื่องจักรทั้งหมดได้
3. ใช้สารเคลือบแบบเก่า 2 ครั้งกับชิ้นงานเพื่อรับประกันการปลดปล่อยความเครียดภายในอย่างสมบูรณ์ และความแม่นยำในการคงอยู่ของเครื่องมือเครื่องจักร
4. กล่องปฏิบัติการมีการออกแบบแบบแกว่งที่สอดคล้องกับหลักการวิศวกรรมคน-เครื่องจักร และจะสะดวกสำหรับการส่งชิ้นงานที่มีความสูง
5. กล่องควบคุมสามารถวางขวางโต๊ะได้ และการออกแบบเวิร์กสเตชันแบบทะลุผ่านจะทำให้การทำงานสะดวกยิ่งขึ้น
6. ระบบควบคุมไฮดรอลิกและไฟฟ้าตั้งอยู่ในแพลตฟอร์มการบำรุงรักษาที่ด้านหลังคาน สะดวกต่อการบำรุงรักษา
การกำหนดค่ามาตรฐาน
ระบบซีเอ็นซี SIEMENS 840DSL
แกนหมุนเชื่อมต่อตรงพร้อมกล่องลดสองขั้นตอน
รางนำทางสี่เหลี่ยมจัตุรัส
แนวควบคุมแรงดันสถิตแกน X
ดาวเคราะห์ลดขนาด
เครื่องชั่งแบบตะแกรงคู่แกน X ขับเคลื่อนแบบซิงโครนัส
สเกลการขูดขีดแกน Y,Z
ปั๊มหลายขั้นตอนแบบปริมาตรคงที่
ถังป้อนน้ำมันแรงดันคงที่
สถานีแรงดันไฮดรอลิก
ถังไฟฟ้าพร้อมเครื่องปรับอากาศ
การป้องกันไกด์
เครื่องถอดเศษโลหะแบบโซ่
ระบบหล่อลื่นอัตโนมัติแบบรวมศูนย์
หม้อระบายความร้อนน้ำมันแกนหมุน
ถังป้อนน้ำมันพร้อมระบบระบายความร้อนน้ำมัน
ระบบฟอกอากาศ
การกำหนดค่าเสริม
ระบบ CNC FANUC 0i-MD
ระบบ CNC FANUC 31i-MB
แกะสี่เหลี่ยมห่อทั้งตัวพร้อมตัวนำแรงดันคงที่
การกำจัดการเคลื่อนตัวของเฟืองคู่แกน Y และการควบคุมไฟฟ้าแบบหิน
นิตยสารเครื่องมือแนวตั้ง
แม็กกาซีนเครื่องมือแนวตั้งและแนวนอน
หัวอุปกรณ์เสริม
หัวอุปกรณ์เสริมจับอัตโนมัติ
ระบบป้องกันการหลุดของหัวต่อ
หัวกัดแบบแมนนวล/กึ่งอัตโนมัติ/อัตโนมัติเต็มรูปแบบ 90 องศา
หัวกัดเอ็นด์
หัวกัดอเนกประสงค์
หัวกัดมุมฉากแบน
หัวกัดมุมฉาก
